一、概述

本系列壓力控制器是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和四路開關量。

該智能數字壓力變送器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制

二、特點

◆4位LED數碼管顯示,無視值誤差.

◆四路控制點繼電器輸出220V3A

◆4~20mA標準信號輸出（可選）

◆控制點現場設定。

◆供電電源可選24VDC 220VAC

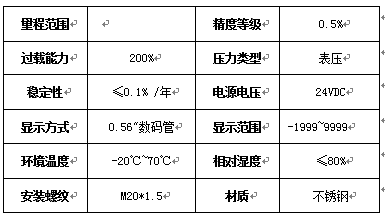

三、技術參數

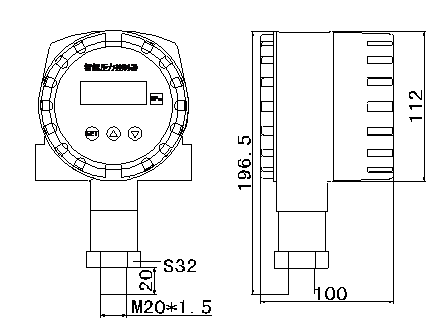

四、 外形尺寸

5.1機械連接：

本產品可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注:量程小于100KPa時必須垂直安裝.

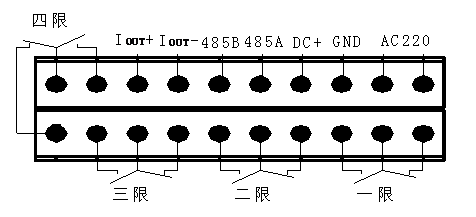

5.2電氣連接

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短

●采用屏蔽線

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

●若用微型軟管安裝，殼體必須單獨接地

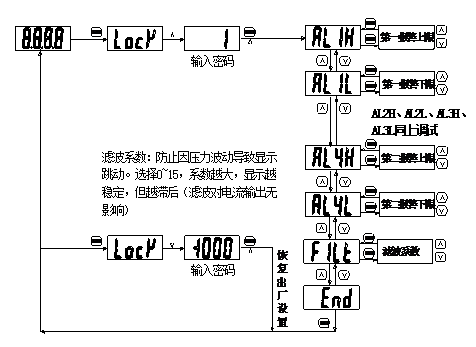

六、設置功能

6.1輸出

本產品有四路開關量輸出。相應的輸出會在開關點

AL1

AL1H此值為開關1吸合值 AL1L此值為開關1釋放值

AL2H此值為開關2吸合值 AL2L此值為開關2釋放值

AL3H此值為開關1吸合值 AL3L此值為開關1釋放值

AL4H此值為開關2吸合值 AL4L此值為開關2釋放值

END 保存退出
